用途

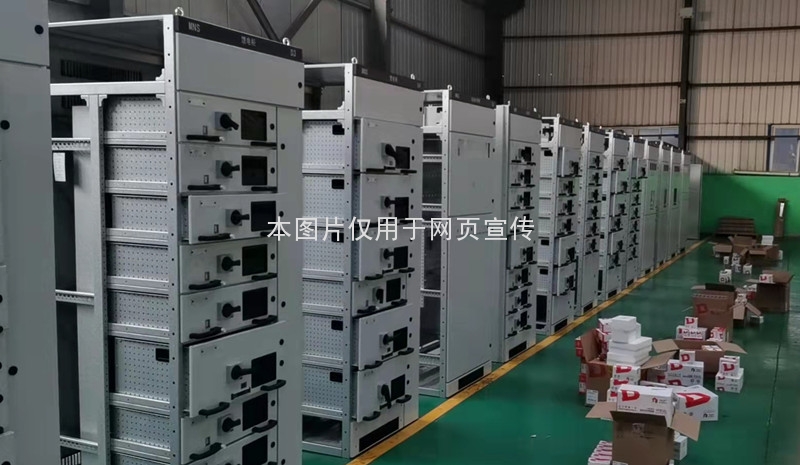

GCS型低压抽出式开关柜使用于三相交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下的发,供电系统中的作为动力,配电和电动机集中控制,电容补偿之用.广泛应用于发电厂,石油,化工,冶金,纺织,高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所.
执行标准:
本产品符合GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》的要求.
结构特点:
1,框架采用8MF型开口型钢,主构架上安装模数为E=20mm和100mm的Φ9.2mm的安装孔,使得框架组装灵活方便.
2,开关柜的各功能室相互隔离,其隔室分为功能单元室,母线室和电缆室.各室的作用相对独立.
3.,水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使主电路具备高短路强度能力的基本措施.
4,电缆隔室的设计使电缆上,下进出均十分方便.
5,抽屉高度的模数为160mm.抽屉改变仅在高度尺寸上变化,其宽度,深度尺寸不变.相同功能单元的抽屉具有良好的互换性.单元回路额定电流400A及以下.
6,抽屉面板具有分,合,试验,抽出等位置的明显标志.抽屉单元设有机械联锁装置.1抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用.
7,柜体的防护等级为IP30IP40,还可以按用户需要选用
